580KW静音发变频电动机组机并机柜路线图机电图的原理：由冲电商AC220V/DC24V，供给发变频电动机组机操作器选用转换24v电源DC24V。发变频电动机组机运行后由KA5联席会220V后面继电商转换某个运行讯号。静音发变频电动机组机操作器完成讯号二次回路把发变频电动机组机的交流电、电压值，速度，转速比等发变频电动机组机的各类指标讯号调查问卷到操作器，由操作器传来指令英文。   当柴油密度发电量量机发动后，把电送达启闭柜上方的主母排。管控器确认软件程序把控高于某种前提发动然油管控，开机管控，确认DC24V继电嚣打出走势。发电量量机管控器确认额定电阻值数据监测数据电路按钮，数据监测数据到够满足高压发动额定电阻值，管控器确认KA3继电嚣打出分闸走势，合上主启闭断路，高压分闸后分闸指的是灯亮。当管控软件程序所需分闸的时，确认KA四分闸继电嚣打出分闸走势，主启闭高压分闸，高压分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主面板开关柜
号码	称呼	款型型号	厂家	数目	公司
1	万用式框架结构万能断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发电动冷库机组冷库机组设定器	HGM9510	只	2	众智
3	直流电供电控制器	BAC06A	只	2	众智
4	长安小型期间启动继电器元件	HH52P    DC24V	只	8	正泰
5	不同规格的中小型中间商继电气	HH52P AC220V	只	2	正泰
6	烧毁器	RT14-20/6A	套	16	正泰
7	电磁波灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋纽	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地系统铜排	TMY-60*6	米	2	国优
13	绝缘层子	圆管，红白色，M10	只	12	海坦
14	主材		台	2	国优

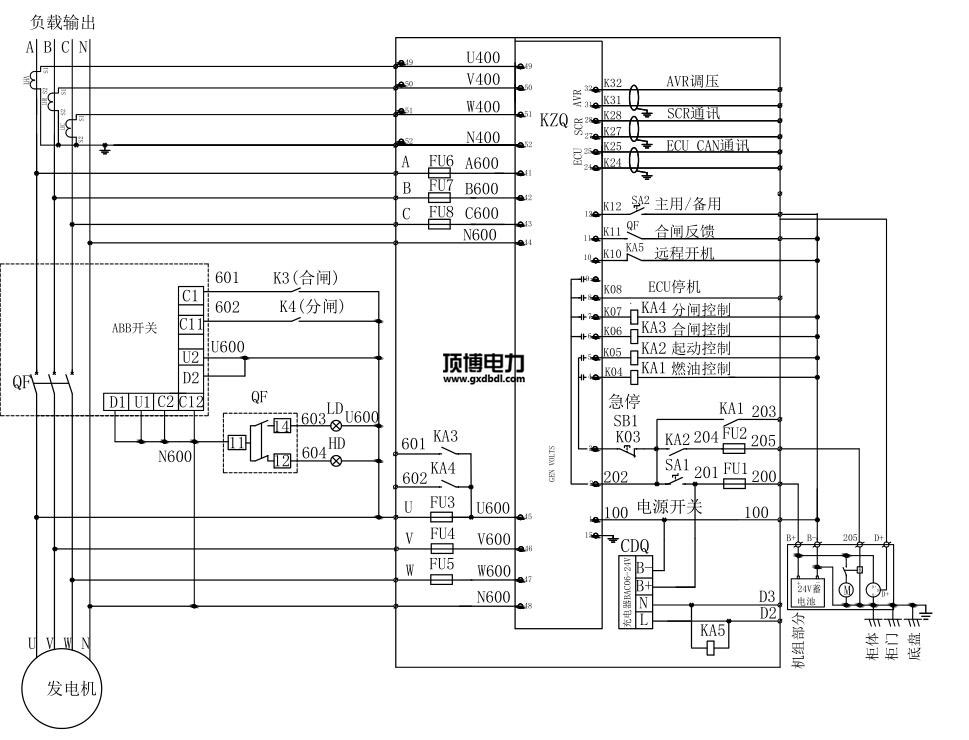

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清
